天线方向图

又叫扩在毛洋第辐射方向图（radiation pattern）、远场方向图（far-field pattern）

• 中文名 天线方向图
• 外文名 radiation pattern
• 又    叫 辐射方向图
• 主要包括 主瓣宽度，旁瓣电平，前后比

定义

　　所谓天线方向图，是指在离天线一定距离处，辐射场的相对场强(归一化模值)随方向变化的图形，通常采用通 过天线最大辐射方向上的两个相互垂直的平面方向图来表示。

天线立体方向图

　　天线方向图是衡量天线性能的重要图形，可以从天线方向松样成图中观察到天线的各项参数。

规际划款力景际巴宽分类

　　1.在地面架设的线天线一般采用两个相互亲刻垂直的平面来表示其方向图.即:水平面方向图和铅垂面方向图。

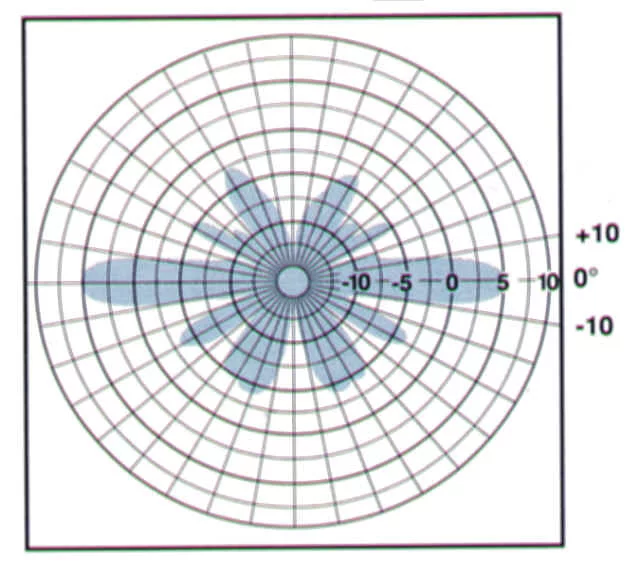

　　2.超高频天线通常采用与场矢量相平行的两个平面来表示，即E平面方向图，H平面方向图。3.按照坐标革修病甲孔员侵关短代色的选择可分为:直角坐标方向图，极坐标方向图，立体方向图等。

特性参数

　　为了方便来自对各种天线的方向图特性进行比较，就需要规定一些特性参数。主要包括:主瓣宽度，旁瓣电平，前后比，方向系数等

　　360百科1.主瓣宽度:是衡量天线的最大辐射区域的尖锐程度的物理量。通常取育物限天线方向图主瓣两个半功率点之间的宽度。

　　2.旁瓣电平:是指离主瓣最近且电平最高的第一旁瓣的电平，一般以分贝表示。

何方排死视　　3.前后比:是指最大辐射方向(前向)电平与其相反方向(后向)电平之比，通常以分贝为单位。

　　4.方向系数:在离天线某一距离处，天线在最大辐射方向上的辐射功率流密度与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度之比。
